WOLFF 6531.8 Cross



BGL-EinstufungC.0.10.0250
NormEN 14439
max. Tragfähigkeit8,5 t
max. Ausladung65,0 m
Strangzahl2
Hubwerk:
Typ845 FU 875 FU
LeistungkW4575
StromA88143
Kran:
BetriebsstromA99139
SpitzenstromA158227
Zuleitung:
Querschnitt Amm²35 | 5050 | 70
VorsicherungA100 | 100125 | 125
Max. Länge S2 + S3m151 | 216150 | 210
Anschlussleistung AkVA6896
min. Generator-NennleistungkVA136192

Hauptkomponenten

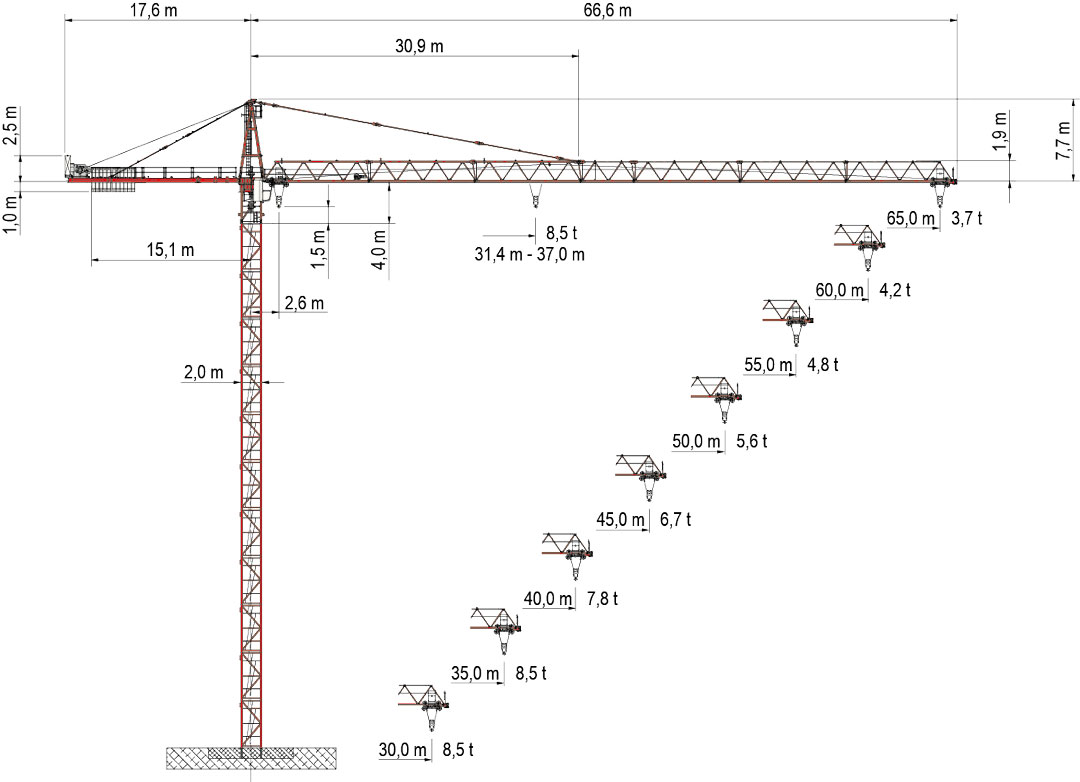

Grundausleger 30 m mit Katzfahrwerk. Verlängerung bis 65 m
Ausladung. Turmspitze. Drehrahmen mit Führerhaus, zwei Drehwerke, Kugeldrehverbindung mit Zentralschmierung und Schleif ringsystem. Gegenausleger mit Maschinenplattform, Schaltschrank und Gegengewichten.


Antriebstechnik


Alle Antriebe mit frequenzgeregelten Kurzschlussläufermotoren und Motorvollschutz (Thermofühler). Hubwinde Hw 845 FU. Zwei Drehwerkemit elektrisch betätigterWindfreistellung. Automatische Windanfahrschaltung. Katzfahrwerk.


Elektrische Ausrüstung


Mehrspannungsausführung für Netze 380 V – 460 V (50/60 Hz). Elektronische Sicherheits- Kransteuerung mit Bustechnik.
Inkrementale Absolutweggeber für alle Arbeitsbewegungen.
Elektronische Lastmessung im Auslegerfußstück. Grafik-Terminal für Bedienerinformation mit mehrsprachigen Diagnosemeldungen.


Sicherheitseinrichtungen


Elektronische Überlastsicherung. Erhöhung der Lastmomentgrenze durch automatische Reduzierung der Hubgeschwindigkeit. Menügeführte Einstellungen der Überlastsicherung und aller Endschalter vom Führerhaus aus. Dreh- und Ausladungsbegrenzung. Antikollisionsschnittstelle. Traversierseilbruchsicherung.


Turmelemente, Klettereinrichtung


Turmkombination mit WOLFF Turmelementen. WOLFF SchlagbolzenVerbindung. Abnehmbares hydraulisches WOLFF Aussenkletterwerk KWH 20.3 oder das Innenkletterwerk KSH 20 H.


Unterwagen UW


WOLFFUnterwagenUW mit Spurweiten von 5,0 –8,0m oder
fahrbarer Kreuzrahmen KRF (6,0 -10,0 m).


Kreuzrahmenelemente KRE, Kreuzrahmen KR


Zur stationären Aufstellung. Kreuzrahmenelemente KRE sind
umrüstbar zu Unterwagen UW.


Anschlussleistungen und Hakenwege (Drehteil)


68 kVA (Hw 845 FU), Hakenweg 190 m bei 2-Strangbetrieb.

Technische Information (pdf)
CAD-Daten Unterbauten (dwg)
CAD-Daten Turmelemente (dwg)
CAD-Daten WOLFF 6531.8 Cross (dwg)
Datasheet WOLFF 6531.8 Cross (pdf)
WOLFF Boost (pdf)
